三级缓闭止回蝶阀性能特点和工作原理
发布时间：2020-07-08 浏览数：0

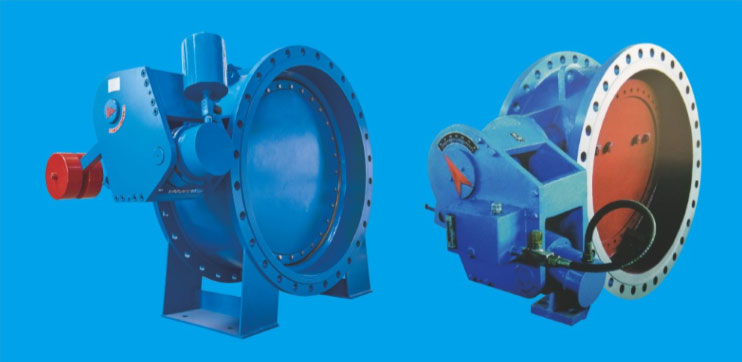

三级缓闭止回蝶阀概述
该系列止回阀釆用大偏心外置油缸设计，可根据使用要求，配置阀门多级缓闭技术，可保证阀门关闭无水锤，无噪音。
三级缓闭止回蝶阀性能特点
1.结构简单、止回效果可靠。
2.缓闭系统受管道中介质的影响较小，调节维护简单。
3.阀门关闭分快关、慢关和缓闭三个阶段，可有效防止水锤对系统的影响。
4 .启闭平稳、消除噪声。
5.该阀门关闭过程，慢关及缓闭时间可通过油缸调控最佳时间。
6.防泥沙自润滑轴承。
7.阀门结构采用三偏心、斜板式、硬密封结构，具有密封面摩擦行程短、开启迅速、密封可靠、使用寿命长的特点。
三级缓闭止回蝶阀工作原理
开泵时，阀板受介质的压力带动阀轴开始旋转，带动连杆沿活塞杆上的空行程导向槽实现阀板0-60°的快开，连杆走完导向槽后仍受介质推动作 用，接着活塞杆伸出，使阀板作60°~90°范围缓开和慢开阶段，阀门开启。停泵时，阀板受回流介质的压力带动阀轴开始回转,连杆沿活塞杆上的空 行程导向槽快速旋转，实现阀门快关，连杆走完导向槽后，受到液压缸的阻尼作用（0~30°范围），实现阀板的慢关和缓闭。
