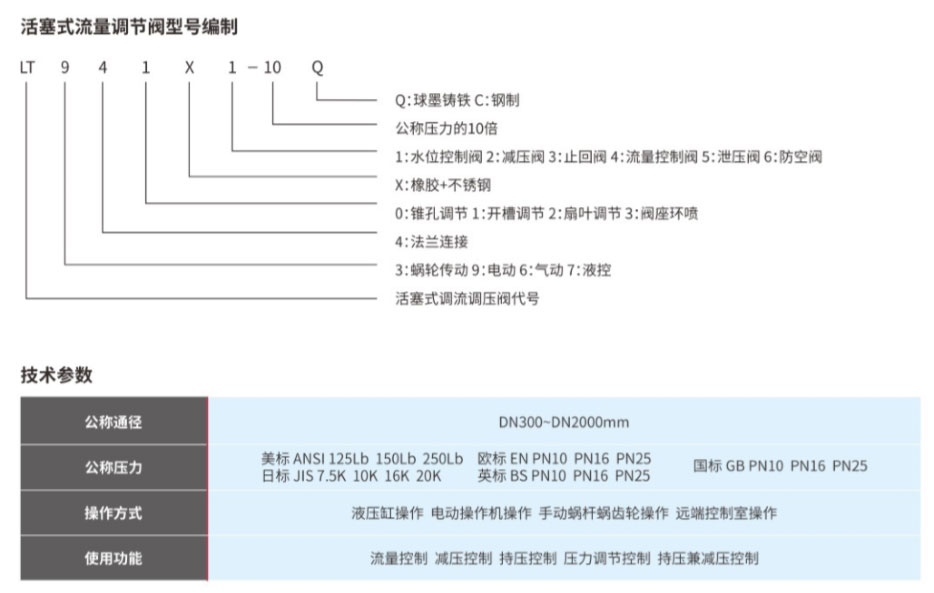

活塞式流量调节阀原理特点和型号编制
发布时间：2020-07-08 浏览数：0
活塞式流量调节阀工作原理
活塞式调节阀主要有阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、 锥销、轴承和操作机构等零部件组成。活塞调节阀通过曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动，在活塞前后移动的过程中， 通过改变活塞与阀座之间的流通面积来实现流量调节及压力控制。水流从轴向弧状进入阀体,活塞式调节阀内的流道为轴对称形，流体流过时不会产生紊流。无论活塞运动到任何位置，阀腔内无论任何位置的水流断面均为环状,在出口处向轴心收缩，从而达到最佳防气蚀,避免因节流而可能产生的气蚀对阀体和管道的破坏。
活塞式流量调节阀特点
1. 线性调节:阀门的开度和流量呈线性，可以实现精确的调节。
2. 低维护成本：长寿命:合理的流道及合适的材料选择保证了阀门长久的使用寿命。
3. 驱动力小:水力平衡设计，加之导向条堆焊铜合金确保活塞运行更加平稳可靠。
4. 安装随意:阀门可立式、卧式、悬空安装，也可安装在管道的任意一侧。
5. 密封可靠（普通型）：弹性体阀门的特殊设计结构，使阀门减少被杂物卡阻的可能性，阀门设有手孔盖及反冲洗装置，方便定期维护及检修。高
性能弹性硅胶连接的金属阀座提供气泡级密封效果，且有效防止阀座刮伤,延长阀座使用寿命。
6. 对撞消能,抗震动（多喷孔型）：蛮筒周长方向对称均布螺旋小孔，使水柱对撞消能,对撞后能量完全消失，有效防止高压差下消能带来的剧烈震
动。
7. 锥孔设计,抗气蚀（多喷孔型）：特殊锥孔设计，使水流流过套筒时加速，使气蚀现象发生在阀门的中心，有效防止高压差下气蚀对阀门零部件的 损坏现象。
8. 可多用途使用，并可取代水力隔膜式控制阀及Y型控制阀功能使用。
