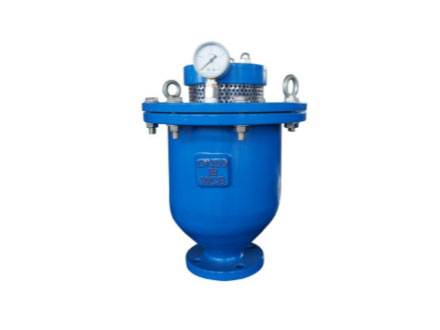

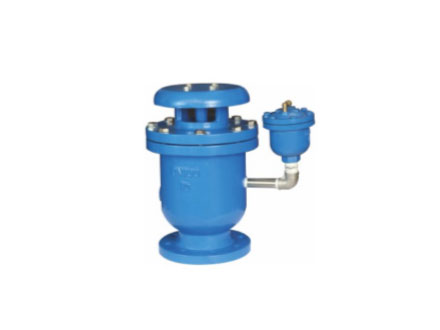

复合式排气阀CARX
- 产品分类：控制阀系列
- 本系列复合式排气阀适于装设在泵浦出水口或送配水管线中。用以排除管线中大量集结的空气，或于管线较高处集结的微量空气排放至大 气中，以提高管线及抽水机使用效率，且于管内
- 订购热线：13803990709
复合式排气阀CARX概述：
本系列复合式排气阀适于装设在泵浦出水口或送配水管线中。用以排除管线中大量集结的空气，或于管线较高处集结的微量空气排放至大 气中，以提高管线及抽水机使用效率，且于管内一旦有负压产生时，本阀迅速吸入外界空气，以保护管线因负压所产生的损坏现象。
复合式排气阀CARX操作原理：
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，活塞至关闭位置，停止大量排气，当 管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，或由自动排气阀小孔排出。 当抽水机停止，管内水流空时或遇管内产生负压时，此时活塞迅速开启，吸入空气，确保管线安全。
复合式排气阀CARX技术参数：
如何选择复合式排气阀的口径：
本系列复合式排气阀适于装设在泵浦出水口或送配水管线中。用以排除管线中大量集结的空气，或于管线较高处集结的微量空气排放至大 气中，以提高管线及抽水机使用效率，且于管内一旦有负压产生时，本阀迅速吸入外界空气，以保护管线因负压所产生的损坏现象。
复合式排气阀CARX操作原理：
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，活塞至关闭位置，停止大量排气，当 管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，或由自动排气阀小孔排出。 当抽水机停止，管内水流空时或遇管内产生负压时，此时活塞迅速开启，吸入空气，确保管线安全。

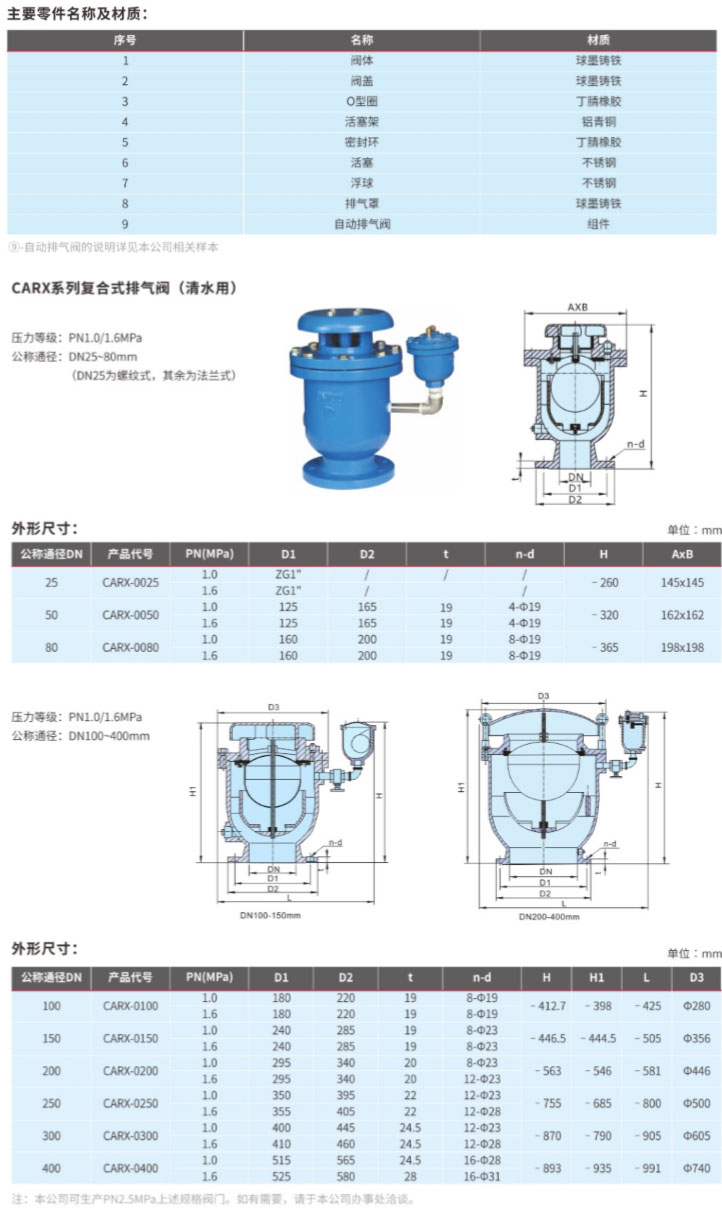

复合式排气阀CARX技术参数：
|
空气关闭压力MPa
|
>0.07 |
|
水关闭压力MPa
|
0.02~PN |
|
阀体试验压力MPa
|
1.5/2.4/3.75 |
|
密封试验压力MPa
|
1.1/1.76/2.75 |
|
压力试验标准
|
GB/13927-92 |
如何选择复合式排气阀的口径：
1.在管路中较高的几个点上，计算出其他最大的排气或吸气量。
由重力流计算：Q= √0.0027 SD⁵ S——斜率S=tga(a管道与水平倾角) D——管路直径(mm) Q——排气或吸气量m³/h
如何考虑最大排气量：
A.一般复合式排气阀的进出口空气压差达到4psi(即0.28kg/cm2)时,就可将管内空气在活塞关闭前排完，由上式计算值与4psi做参考点，查性能曲线图表。可得到适 当的排气阀口径。
B.一般管内负压产生且超过5psi (即0.35kg/cm2)以上时，才有可能破管，由上式计算值与5psi做参考点，査性能曲线图表，可得到适当的排气阀口径。比较A和B两点, 选择其中较大的口径，即为所需的排气阀口径。
2.如不考虑负压产生而造成管路破裂时，或管内水流速在1.2-2.4m/s之间，均可采用下表选择合适的排气阀口径。(也可根据经验以水管管径1/8选用排气阀口径)。
