膜片式排泥阀PM747X

产品分类：控制阀系列
100C角型气动排泥阀适用于水处理厂用于排放水池内污泥及废水。此阀为一角型结构，隔板将内腔分为控制腔和流道两部分，控制腔由膜片分为上下两控制腔。阀座为平底结构，密封面
订购热线：13803990709

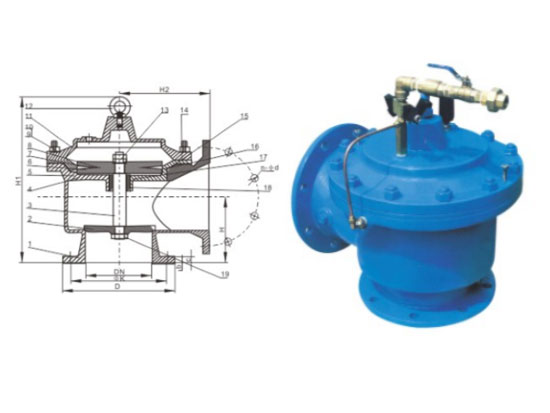

膜片式排泥阀概述

100C角型气动排泥阀适用于水处理厂,用于排放水池内污泥及废水。此阀为一角型结构，隔板将内腔分为控制腔和流道两部分，控制腔由膜片分为上下两控制腔。阀座为平底结构，密封面喷涂陶瓷，其耐磨、耐腐蚀性极强，且可防止淤积垃圾，可供长期使用。

阀盖顶部和阀体侧面预留有螺孔，压力源经控制管线分别进出上、下控制腔。通过电磁阀控制上、下腔压力而控制排泥阀开启或关闭，当出现控制气源突然消失的意外时，排泥阀可在进口水压下保持关闭。(外部压力控制源为气源)

膜片式排泥阀气源控制原理说明

1.关阀

两位五通电磁阀1.2导通,3.4导通，

压力气源进入100C上控制腔,100C下控制腔压力排空。100C关闭。

膜片式排泥阀配管示意图

2.开阀

两位五通电磁阀1.4导通,2.3导通，

压力气源进入100C上控制腔,100C下控制腔压力排空。100C关闭。
电磁阀自带手动装置,失电时可手动控制排泥阀。

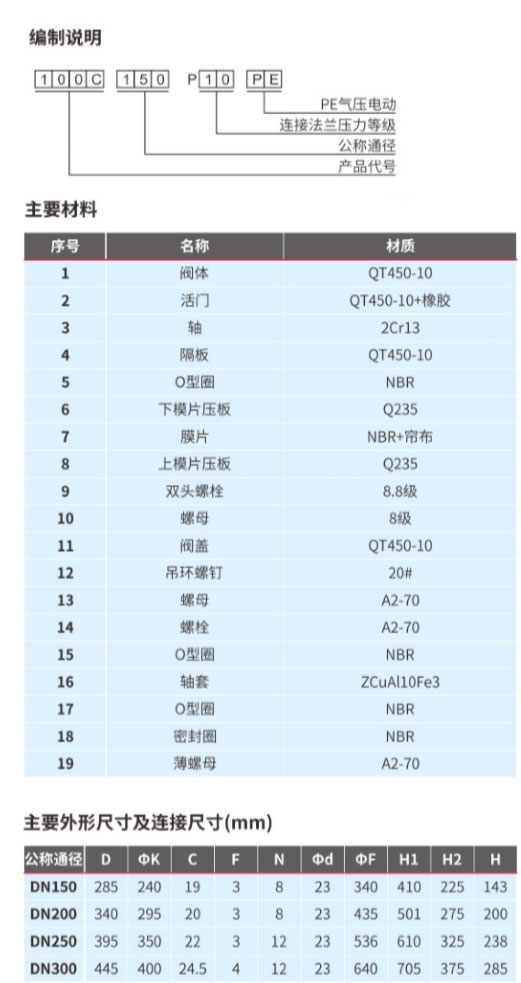

膜片式排泥阀主要规格

压力等级：PN6

最高工作压力：0.6MPa

阀座试验压力：0.66MPa

阀体试验压力：0.9MPa

法兰压力等级：PN10或客户指定

膜片式排泥阀
