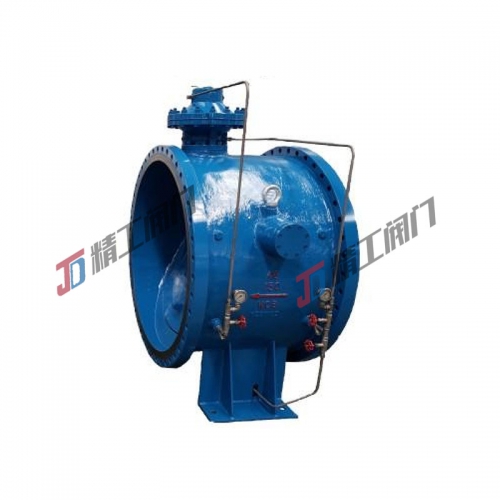

管力阀

一、产品概述

管力阀是我公司工程技术人员参照国内外同类型的先进产品进行设计，在吸收微阻缓闭止回网，液控止回蝶、多功能水泵控制阀的基础上研制而成，是水泵控制间的换代新产品。它装具电动闸间、电动探网以及止回阀的功能，并通过快关和缓闭的动作束消除水锤危害，保护水泵及管网系统安全。该间阀是结构新颖、性能先过，运行可靠的泵站新型控制设备广泛应用于电力、环保、冶金、石油、石化、化工、水利、市政、食品等行业供、排水系统、污水泵房、化工流体等输送系统。

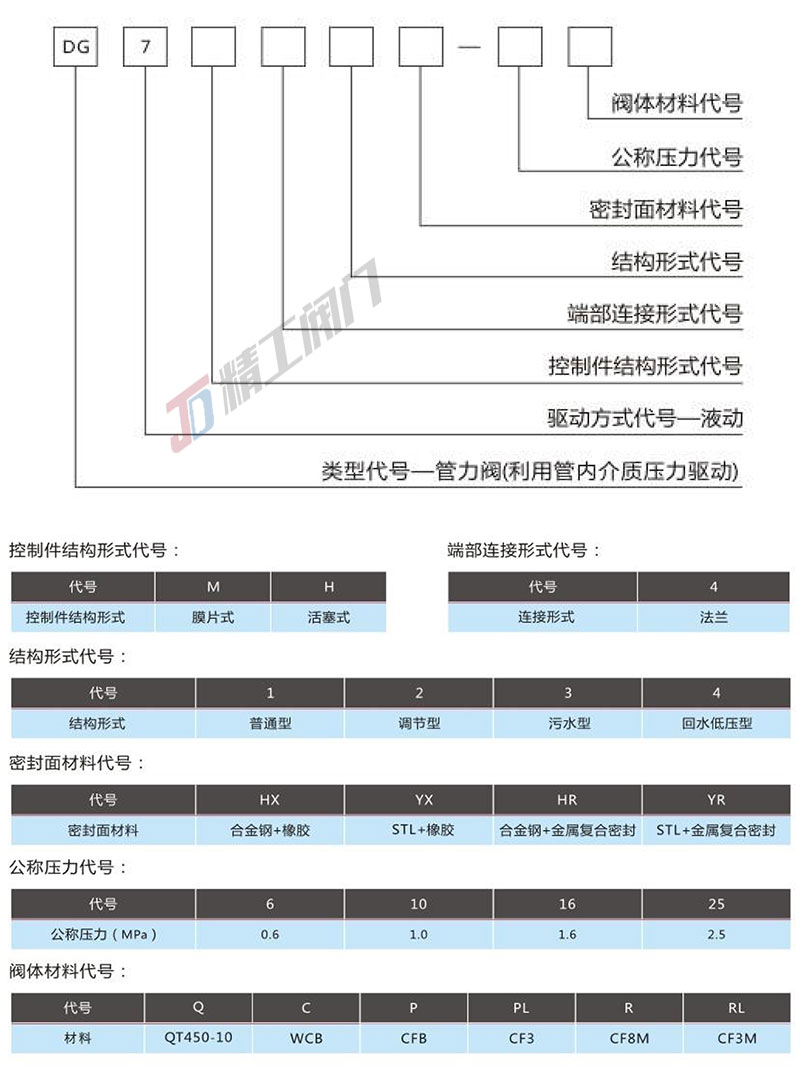

二、型号编制说明

三、工作原理

开阀

当水泵启动后，进口端的水经过控制管系统过滤器、截止阀、高压管、进入膜片腔或活塞缸的下部，在水的压力下推动膜片或活塞上行带动小阀板缓慢开启，大阀板在水力的扩动下与小低板同时开启，完成开阀，开阀速度可根据工况要求，调节控制管系统的截止阀以达到最佳效果。

关阀

停泵时间内流速急剧降低，阀门进口端介质失压，大阀板在重力的作用下自动关闭，截止了70-80%的水流，同时一部分回流水进入出口端的控制管系统的过滤器、截止网、高压管、进入膜片腔或活塞缸的上邹，推动膜片或活塞下行带动小阀板缓慢关闭，最终实现关闭。关阀时间可通过调节控制管系统的截止阀来实现，使水锺蜂值控制在规定范围内。

1.普通型管力阀，适用于管网系统回水压力大于0.1Mpa的工况。

2.调节型管力阀，在普通型基础上，通过在控制部分安装调节装置，以达到对管网内介质流星的调节与控制，可以根据用户要求采用手动或电动来调节开度。

3.污水型管力阀，适用于不含纤维成份的污水系统。外控组件中的过滤器能有效过滤污水中的杂质颗粒，保证进入膜片腔或活塞缸内介质为清洁液体，以使外控组件正常工作，污水过滤器需定期清洗，以保证过滤网的清洁。

4.回水低压型管力阀，适用于管网系统回水压力小于0.1Mpa的工况，配有平衡锤，做为辅助关闭阀门机构。

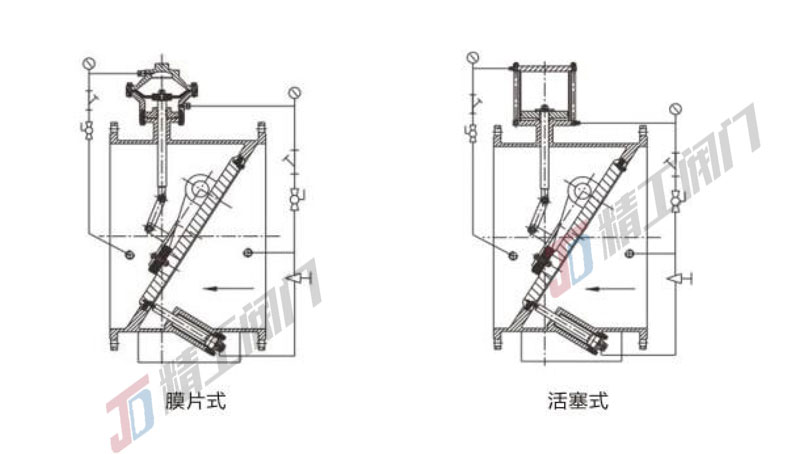

5.普通型采用膜片式结构，污水型推荐使用膜片结构:调节型及PN25以上推荐采用活塞式结构。

结构形式 普通型 调节型 污水型 回水住压型

四、主要特点

1.功能多样具有藏止、止回、消除水饰等功能，一阀顶多，节省设备总投资。

2.外形关观:采用控制装置顶置的创新型结构，外形空间小，内部结构简单，运行可靠性强。

3.维护方便:门的启闭由输送的介质驱动，与水泵自动联锁，无需入员与外力去操作，十分方便。

密封面材料 合金钢+橡胶 STL+橡胶 合金钢+金属复合密封STL+金属复合密封

4.搜开启息:启泵后这阀进口压力要达到预定信后，阀门才开房，可减小启泵电流，确保电机和电控系统安全。

5.停泵时先快关后缓闭，有效消除水锤，保证系统安全。

6.启闭件为斜置蝶板式，水流平顺，压力损失与局部损失很小。

7.密封可靠、零泄漏:采用软硬双重密封结构或金属硬密封结构，密封副厚擦力短小;斜置偏心结构密封副，缩短了关阀 行程，减少了密封图滑移距商，降低了摩擦力矩，达到了瞬间离合的效果，并且具有防泥沙和压力自动补尝的功能。

8维护简单:无外接动力和元器件，故障点少，液压红内的零部件检修可在机组正常工作的同时进行。关键零件均选用优质材料，基本无需维护，外控管道中过滤器具有自冲洗功能。

9.采用蝶式结构，具有体积小、重量轻的特点，占地空间小，降低土建成本。取消了控止回蝴阀的电油控制系统，降低 成本直又增加了可靠性和稳定性，减小耗电达到节能的目的。

10.公称通径DN>300时设有关阀缓冲活零阻尼保护装置，以有效保护阀门密封面及降低关阀需动与声响。
