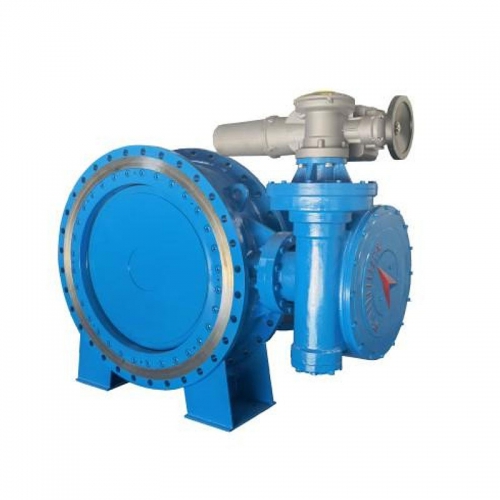

双向金属密封旋球阀

一、

双向金属密封旋球阀是精工阀门有限公司研制开发的一款新型节能产品，该产品采用蝶阀的结构长度，双偏心结构，球面密封副，通过驱动装置带动阀杆作90°旋转，同步带动启闭件(阀板)作90°旋转，实现阀门的开启和关闭。金属密封旋球阀密封可靠，开关灵活，维护费用低，广泛应用在石油、石化、化工、电力、矿山、热力、环保、冶金、造纸、市政工程等行业的供水管路、供热管路和工艺管路上。其密封性能好、双向截断、体积小、重量轻、可任意方向安装、可调节、耐磨损，适用于含固体颗粒介质。

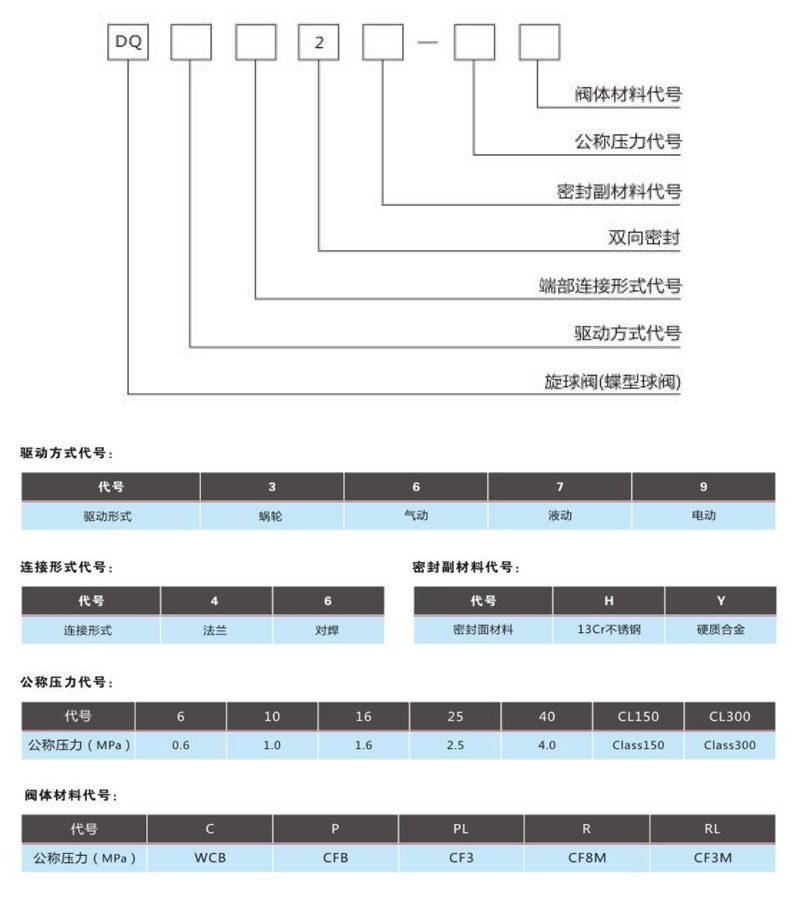

二、型号编制说明

三、产品主要特点

3.产品主要特点

树脂砂铸造工艺

润体、阀板铸件采用树脂砂铸造工艺，不仅铸件质量可靠，而且铸件表面轮廓清康、美观，尺寸精度高。

双偏心结构设计

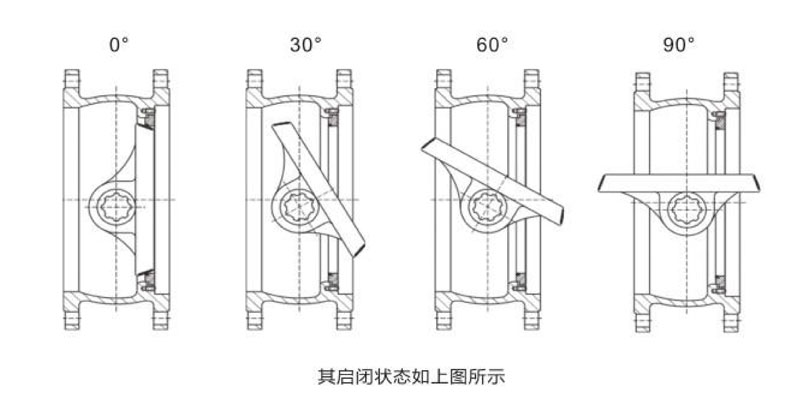

采用双偏心楔紧原理，通过传动机构达到启闭、调节、楔紧的目的，阀座密封面与海源密封面都是金属面环带硬面接触密封。

2.型号编制说明 关团时阀板球面沿两座渐进，具有剪切刮扫功能有效地切除结培障得，刮扫固体黝粒，实现可靠密封。
