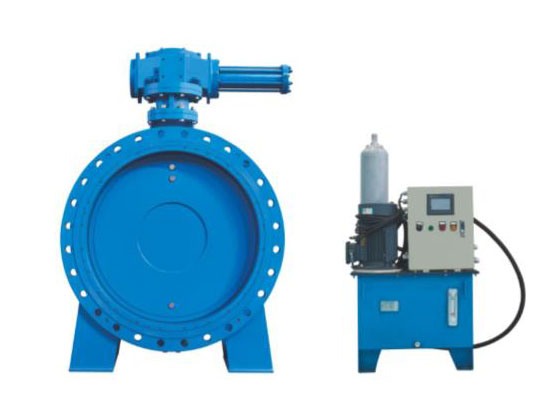

蓄能器式液控止回蝶阀Dx7k42X/H
- 产品分类：止回阀系列
- 蓄能器式液控止回蝶阀Dx7k42X/H按照控制系统则分为普通蓄能器式(X)和蓄能器式锁定型(XS)o 主要由阀门本体、传动机构、液压站、电控箱等四部分组成。 阀门本体由阀体、蝶板、阀轴、
- 订购热线：13803990709
蓄能器式液控止回蝶阀特点简述
1. 依靠蓄能器内的能量自动关阀。
2. 密封可靠、流阻系数小。
3. 采用PLC智能控制系统，可实现文本、触摸屏等多种人性化操作界面。
4. 可以实现远程、本地控制。
5. 能按预定程序实现与其他管路设备联动操作。
6. 具有快、慢可调的关闭功能。
7. 具有截止、止回功能。
8.关闭时能实现缓闭功能，有效消除水锤危害，保护水轮机、水泵及管网系统的安全。
蓄能器式液控止回蝶阀结构特征
按照控制系统则分为普通蓄能器式(X)和蓄能器式锁定型(XS)o
主要由阀门本体、传动机构、液压站、电控箱等四部分组成。
阀门本体由阀体、蝶板、阀轴、密封组件等零件组成。
传动机构主要由液压缸、摇臂、支撑侧板、重锤、杠杆、锁定油缸等连接、传动件组成，是液压动力开、关阀门的主要执行机构。
液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、邮箱等部件
手动泵用于系统调试和特殊工况下的阀门启闭。
流量控制阀用于开阀时间调节
传动液压缸上设有快关时间调节阀，慢关时间调和快，慢关角度调节阀。
系统中，两个蓄能器互为备用,为阀门启闭提供主动力源。
阀轴采用长短轴结构均可。
一般采用卧式布置,也可根据用户要求采用立式布置。
液压站，电控箱与阀门本体可以是整体安装，也可以分开安装,采用立式布置时均为分体式安装。
液压系统电磁换向阀控制特征一般为正作用型。
即：电磁阀得电蝶阀开阀、失电蝶阀关阀;反之则为反作用型，即电磁阀失电蝶阀开阀、得电蝶阀关阀。常规配套电磁换向阀为正作用型，采用反作用型应在订货时说明。
