活塞式流量调节阀
- 产品分类：控制阀系列
- 活塞式调节阀主要有阀体、阀座、活塞、阀轴、曲柄、连杆、驱动销、 锥销、轴承和操作机构等零部件组成。活塞调节阀通过曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动，
- 订购热线：13803990709
点击查看活塞式流量调节阀原理特点和型号编制
|

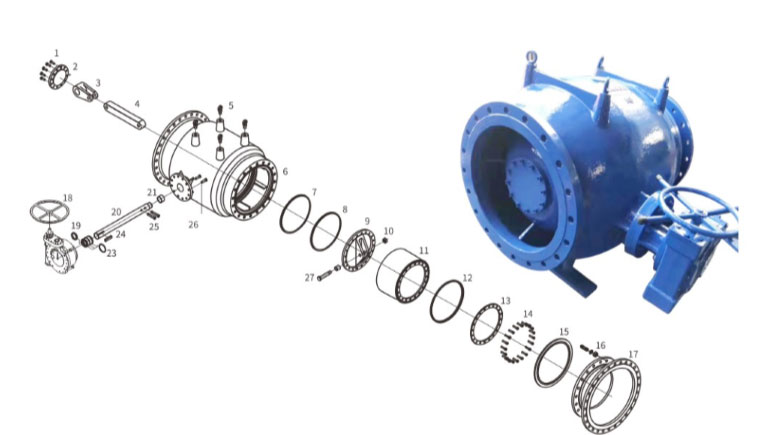

序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
| 1 | 导流体盖螺拴 | 10 | 活塞套筒连插销螺帽 | 19 | V型油封套筒 |
| 2 | 导流体盖 | 11 | 活塞套筒 | 20 | 阀杆 |
| 3 | 驱动杆底座 | 12 | 密封圈 | 21 | 轴衬 |
| 4 | 驱动杆 | 13 | 密封圈压板 | 22 | 齿轮箱 |
| 5 | 吊环 | 14 | 密封圈压板螺栓 | 23 | 0型圈 |
| 6 | 阀体 | 15 | 阀座 | 24 | 四方键 |
| 7 | 活塞套筒密封圈 | 16 | 短管固定螺栓螺帽及垫片 | 25 | 驱动杆底座插销 |
| 8 | 活塞套筒密封圈 | 17 | 出水口短管 | 26 | 齿轮箱固定螺栓 |
| 9 | 活塞套筒底座 | 18 | 手轮 | 27 | 活塞套筒连插销 |
